G效渦流選粉機的工作原理
【工作原理】
G效渦流選粉機工作時，可變速電機通過傳動裝置帶動主軸轉動，物料通過設在選粉室上部的進料口進入選粉室ZX，再通過專用落料管落到選粉室下部隨主軸轉動的撒料盤上，物料在高速旋轉撒料盤的作用下，向四周均勻撒出，在外接循環風機產生的高速旋轉氣流作用下，對高速拋散的物料進行QL分散，物料中的粗重顆粒（>150μm）受到慣性離心力的作用被甩向選粉室劈面，碰撞后失去動能沿劈面滑下落到粗粉錐中，其余物料被旋轉氣流吹起繼續上升，經過大風葉區時又有一部分粗顆粒被分選出落入粗粉錐中。

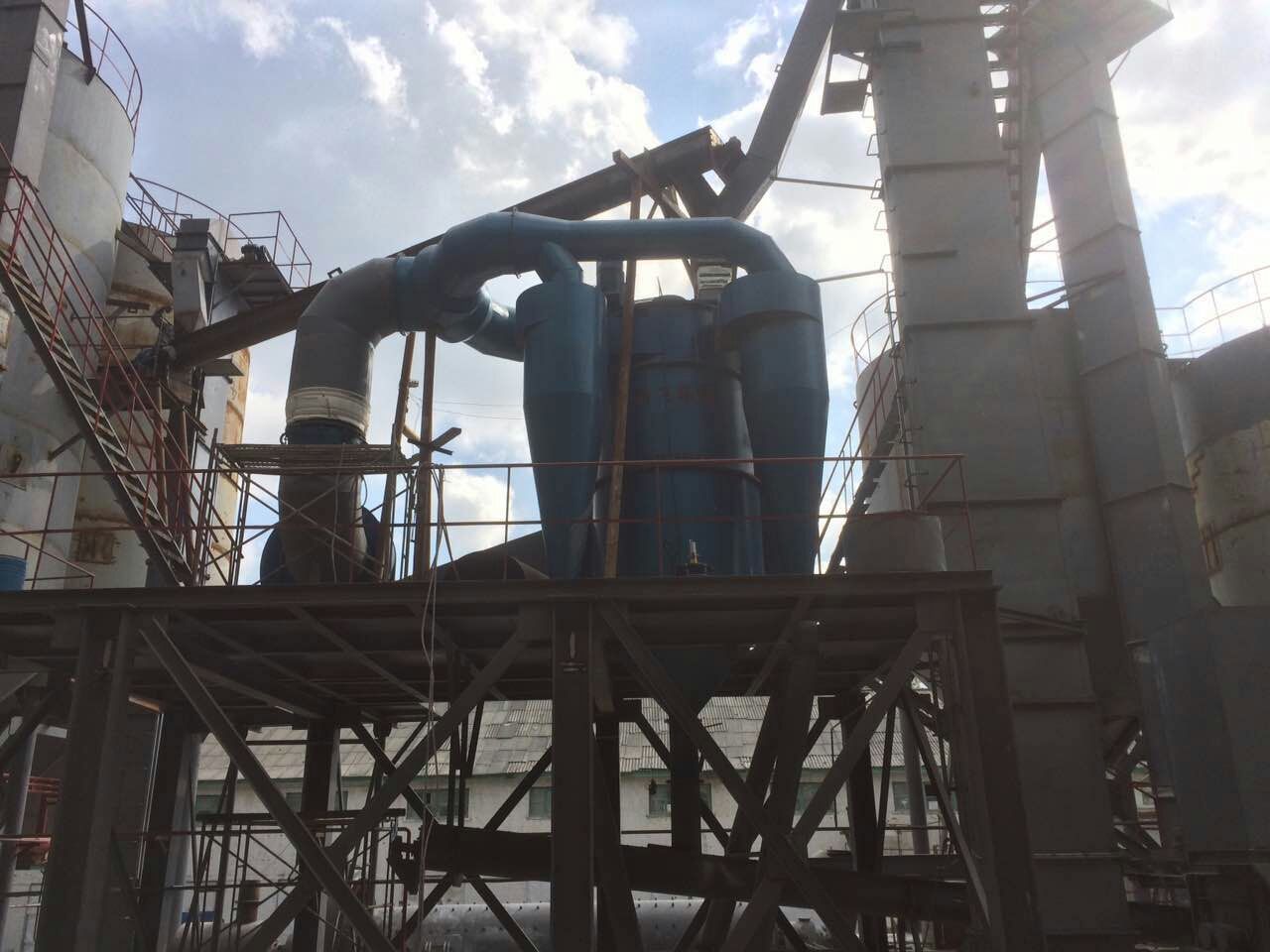

被撒料盤和大風葉兩次分選后的物料（<150μm）繼續上升進入JQ分級區：平面渦流分級區，含塵氣流在旋轉的籠形轉子形成的強烈而穩定的平面渦流作用下，使不符合成品要求的粗粉進一步被JQ選出，因粗顆粒產生的慣性離心力要大于轉子形成的向心吸力，粗顆粒被拋向周圍的立式導向葉片，撞擊后失去動能，落到中粗粉錐中，經中粗粉鎖風閥排出。符合要求的細粉（<60μm）穿過籠子進入其內部，隨選粉氣流進入布置在選粉室四周的旋風分離器中，被收集成成品細粉。
想要了解更多關于G效渦流選粉機的內容，請關注鹽城騰飛環�？萍加邢薰尽�
|
