烘干機設備結構的主要特點
今天鹽城騰飛環保為大家簡單介紹下烘干機設備結構的主要特點。烘干機設備工作時，物料與熱氣順流從內筒的小端進入，在內、外簡體的螺旋板、揚料板、導流板的作用下，物料被揚起與熱氣流進行熱交換，并沿著內錐壁向大端軸向移動，然后進入內外筒之間，物料在外筒內壁的揚料裝置提升后均勻撒落在內錐簡體外壁的導向卸料板上，隨著筒體回轉，沿著外錐壁慢慢流向出料口，后物料通過卸料處的閃動閥卸出，廢氣則從卸料罩上部排出，經除塵后排空。
烘干機設備結構主要有兩大特點：

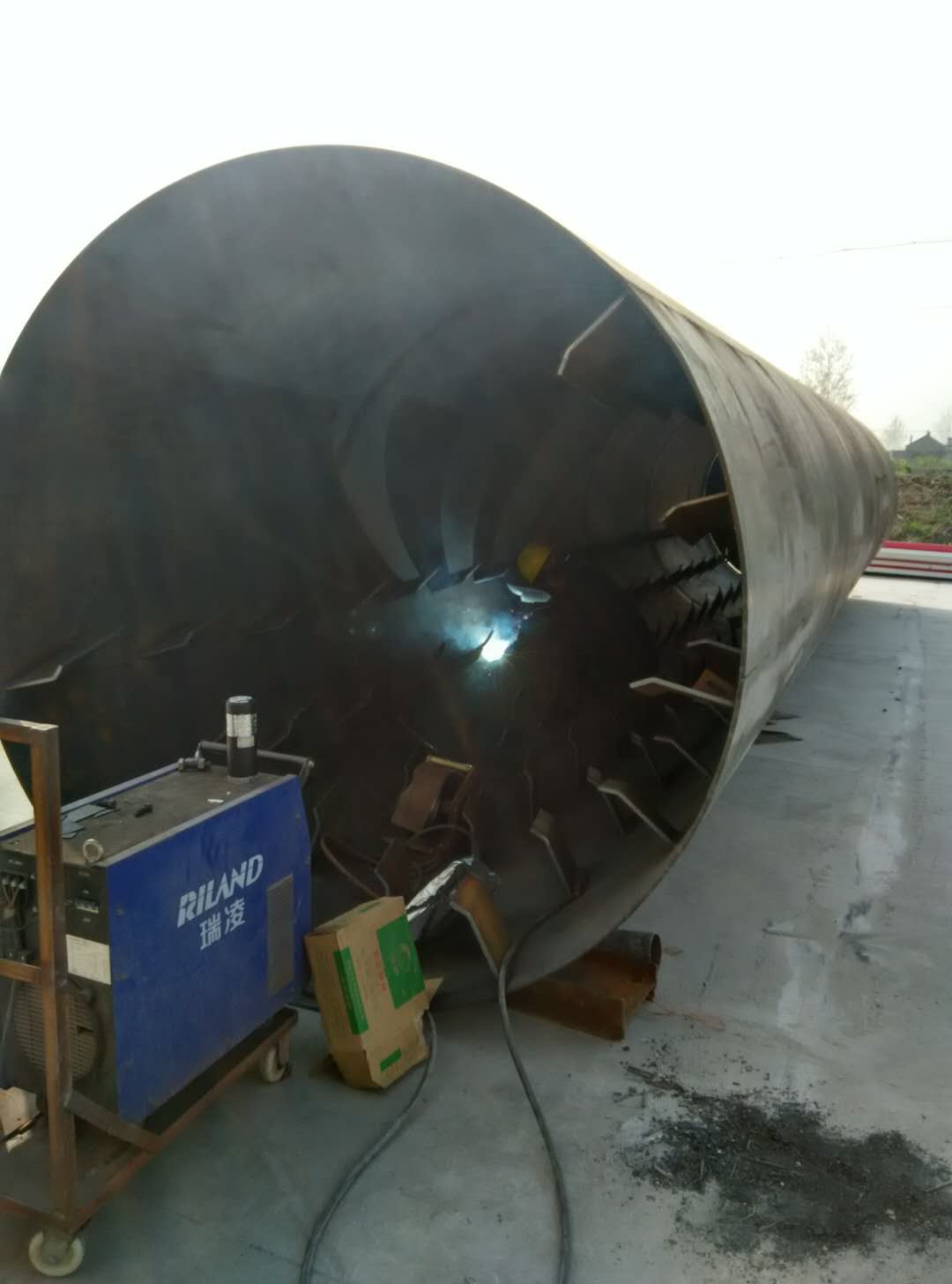

1.烘干機設備簡體由兩個同一軸線的內、外筒組成。內簡體為圓錐形簡體，外簡體是由法蘭螺栓固定聯接的兩個半圓組成的直簡體。在兩個簡體壁上分別配置專用螺旋板、揚料板和導向卸料板。這一結構的創新是內循環烘干機設計的一大突破，在保證物料烘干工藝所需時間的前提下，整機長度縮短40，簡體空間充分被烘干物料與熱煙氣熱交換，避免高溫氣流熱量的直接流失，也減少外部散熱的損失，并解決了內、外簡體壁上揚料板的檢修問題。
2.烘干機設備筒體的支承和傳動裝置做了較大的改進。該機采用外徑較大的輪帶、托輪支承;傳動采用邊緣傳動，使安裝、操作J為簡便，運行也更為可靠，運轉率達95以上。
從物料流程可以看出，物料在被一筒內熱氣流直接烘干的同時，又被另一筒內的熱量間接烘干，而且低溫的外筒對高溫的內筒有隔熱保溫作用。內筒里的物料與熱氣體之間熱交換以輻射、對流傳熱為主;而在外筒，熱氣體濕度較高，溫度較低，物料撒落在內筒外壁上，其熱交換以熱傳導、對流并舉。整機的烘干機設備理先進、科學、合理。
掌握和了解烘干機設備結構的主要特點，對我們的后期的生產和操控都有著很大的幫助意義，想要了解更多有關烘干機設備方面的知識可以來電咨詢鹽城騰飛環保的ZY技術人員。
|
