一、產品描述

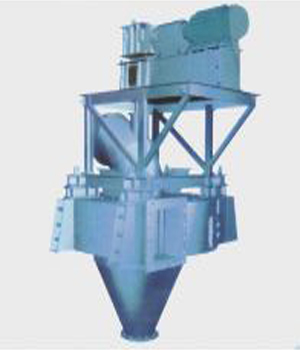

改進型 O-SEPA 渦流選粉機是利用水平渦流原理進行分級的
G效選粉機 ， 是我公司在引進國外先進技術的基礎上結合我國的具體生產實踐，改進和完善后的新型粉體分級設備 ， 廣泛應用于水泥工業和粉狀料或其他工業相當物料的分級 ， 具有高產低耗、處理量大、操作維護簡單等優點。
二、技術特點及工作原理
選粉機出風彎管接收塵器的進風口 ， 由于收塵器風機的抽風作用 ， 空氣經選粉機一 、 二次風口吸入選粉渦流殼內 ， 在導風葉的導流 、 轉子的旋轉和固定緩沖板的作用下 ， 在導風葉和轉子之間形成穩定的環形水平渦流選粉區 。 粉磨后的物料從選粉機進料口喂入 ， 通過旋轉的撒料盤均勻撒向四周 ， 因擋料圈的阻擋作用 ，物料在分散狀態下撒落在導風葉和轉子之間的選粉區 。 在選粉渦流中運動的粉塵顆粒將同時受重力、風力和旋轉離心力的作用 ，細小輕微的顆粒隨氣流被吸入轉子內部 ， 經出風口由收塵器收集成為成品；粗重顆粒則下落，終被收集到下錐體的粗粉出口 ，返回到磨機再磨 ， 從而形成閉路系統 。 改變轉子轉速可Y效調節成品細度。
a、技 術 特 點
1 、高產量
使 用 O-SEP A 水平渦流選粉機可提高粉磨系統產 量 30 ％～ 50％。
2 、低能耗
使用 O-SEPA 水平渦流選粉機可使單位能耗降低 5 ％～ 20 ％或更多。
3 、高質量，降低成本
由于 O-SEPA 水平渦流選粉機分級JQ ， 成品中不含粗顆粒 ，而有利于水泥質量提高的粒徑范圍為 3 ～ 30 μ m 的顆粒含量增加 ， 因此有助于提高水泥強度等級或在保持水泥強度不變的情況下增加混合材摻量，減少熟料用量，從而降低成本。
4 、作簡單，細度調節方便
O-SEPA 系列選粉機的主電機和潤滑油站可遠程控制，操作很方便。僅需調節 O-SEPA 選粉機主電機轉速就可以在較大范圍內改變產品的細度 ， 產品的顆粒分布調整和風量 、 機內溫度調整方便簡單。
5 、磨損小，維護簡單
O-SEPA 選粉機的易磨部分如撒料盤、緩沖板、導風葉片和轉子葉片等采用耐磨材料制造或進行抗磨工藝處理 ， 其磨損率很小，因而其維護成本很低。6 、處理粉料量很大B離心式 、 旋風式選粉機產量大 ， 因而更適應大規模生產的需要，且其分級性能十分穩定。
7 、選粉效率高
回磨粗粉料中的細粉殘留量J少，即其TX勞姆曲線很陡 。
b、 改進型 O-SEPA 選粉機的技術優勢
正是由于 O-SEPA 選粉機具有以上所述的優點。因此，我國在八十年代末九十年代初引進了日本小野田的 O-SEPA 生產制造技術 ， 并在水泥企業中得到廣泛的應用 。 我公司在借鑒國際先進的水平渦流選粉機的有關技術的基礎上 ， 采用空氣動力學分析方法對選粉機結構參數作了進一步優化 ， 我公司生產的選粉機比傳統的 O-SEPA 選粉機的內部結構更合理，選粉效率更高、節能效果更明顯。改進型 O-SEPA 選粉機主要有以下幾個特點：
◆ 改進型 O-SEPA 選粉機采用經有限元分析優化的渦流場、蝸殼設計、導風葉參數選擇更合理，選粉渦流場均勻平穩有力 、流阻低、噪音低、選粉效率高，可Y效降低收塵風機功率。
◆ 改進型 O-SEPA 選粉機采用獲國家的轉子葉型設計，選粉區域延伸到轉子葉柵內部 ， 氣流進葉柵通道不加速且尾跡損失J小 ， 轉子葉柵對氣流阻力小 ， 功耗低 ， 眾多的用戶反饋表明 ，使用吉能達公司系列改進型 O-SEPA 選粉機可節能 30 ％～ 40 ％ 。
◆ 改進型 O-SEPA 選粉機轉子內裝有獲國家的渦流打散器 ， 轉子內的氣流相對于轉子只上升不旋轉 ， 利用氣流進轉子后因動量矩減小對轉子的推動力節省驅動功率和減少磨損。
|
