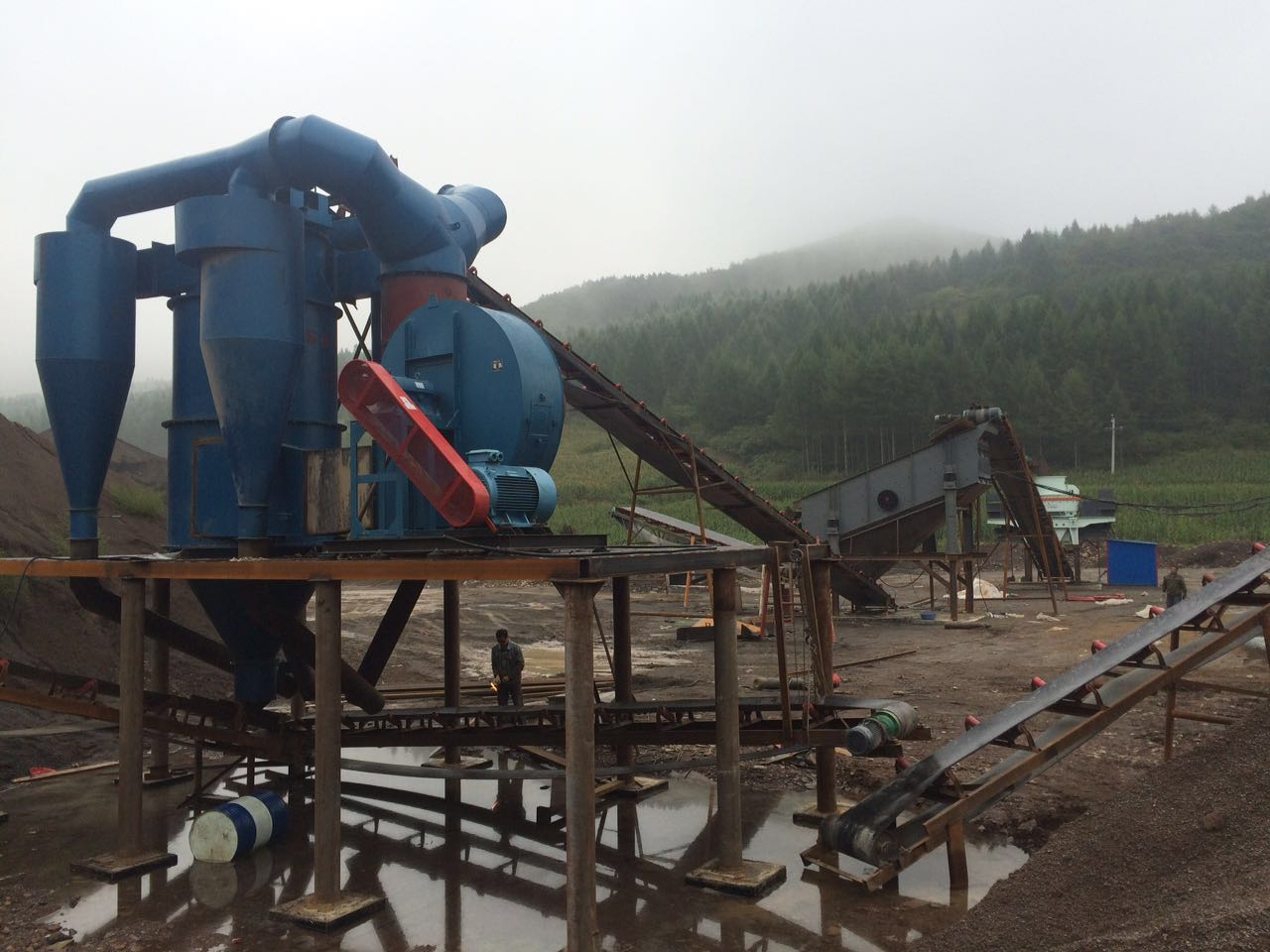

轉子選粉機
循環負荷是指粉磨系統回粉與成品之比。改造前的離心式選粉機循環負荷率一般在３００％～４００％之間，也就是說，在單位時間里回粉量是成品量的３～４倍，這么多的物料循環在磨機里，提升機與選粉機之間不但耗費大量的能源，重要的是這些較多的物料還沒有來得及在磨機內研磨好，又BP流出磨倉。因而造成磨機產量低、選粉效率低、產品比表面積低。解決離心式選粉機循環負荷高的問題，不僅能提高磨機產量、降低成本，還能提高產品質量。水泥新標準讓水泥在配料、煅燒工藝中生產出高標號熟料，而降低粉磨過程中循環負荷，則是粉磨工藝中的重要環節。
一、概述
TDX系列G效轉子選粉機是專門組織技術開發人員針對原轉子式選粉機、雙轉子選粉機、三分離選粉機的基礎上結合懸浮分散技術、預分級技術和平面渦流分級技術，綜合O-sepa選粉機的原理自主開發的G效選粉設備，專為水泥新標準設計，其細度、比表面積控制更為方便，其主要應用于水泥工業的生料、水泥圈流粉磨工藝，同時在化工、冶金等工業部門也有著廣泛的應用。
二、性能特點
（1）、全新設計，集懸浮分散技術、預分級技術、平面渦流技術于一體，專為水泥新標準而設計，選粉效率及比表面積大幅度提高，是轉子選粉機的更新產品。
（2）、優化選粉室結構，合理控制上升風速，改變和控制細度，Y效提高水泥強度。
（3）、新型G效撒料裝置，分散布料均勻，拋灑懸浮，與氣流接觸充分，分散性能大幅度提高。
（4）、采用G效低阻型旋風集塵器，降低了系統流體阻力，提高了收塵效率。
（5）、選粉機可以進行無級調速。
（6）、多級襯板保護延長了主機使用壽命。
（7）、采用片狀渦輪轉籠，細度調節靈敏，方便可靠。
三、工作原理
物料從進料口喂入，落入到隨籠形轉子旋轉的環向均布撒料盤上，在轉子的旋轉離心力作用下，物料均勻地向選粉室內拋撒，彌散在選粉空間內，分散的物料受到旋轉向上的氣流分級，較高濃度的料氣流隨著氣流的離心力與剪切力，質量較大的或粒徑較大的顆粒沿選粉室內壁落下，一定粒徑的顆粒隨氣流上升，在選粉室內，分級圈隨著主軸旋轉，使氣體產生較強烈的離心力作用，彌漫在選粉機內的氣流中的粉塵再一次受到離心力的作用，較小的料粒隨氣流穿過分級圈進入到配風室內進入旋風筒收集下來，進入成品。而較大料粒剛被分級圈阻擋在外，向下運動落入到粗粉灰斗中排出。通過調節主軸轉速來調節分級圈所產生的離心力和剪切力，從而獲得適宜的切割粒徑，以控制成品粒度的大小。該系統的氣流由一臺循環風機來提供，形成循環的閉路氣流系統。
|
