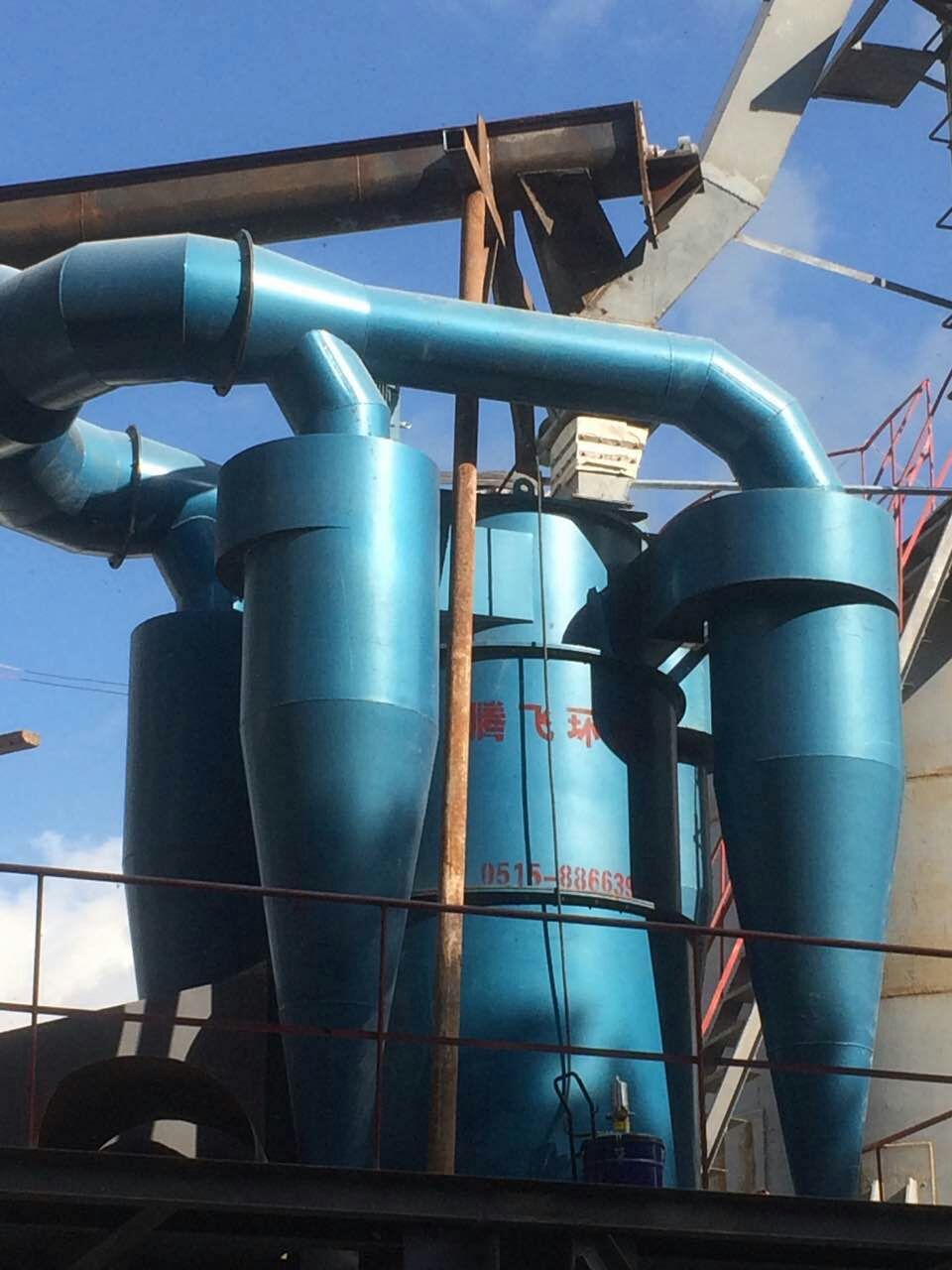

粉煤灰分級機
一、設備概述：
粉煤灰分級機是我司在引進丹麥?zhǔn)访芩笹效選粉機技術基礎上，采用空氣動力學分析方法與國內知名高�？蒲性核�(lián)合研制開發成功的新科技產品。該產品整合了O-SEPA選粉機的平面超細分級原理及旋風的成品收集方法使分級機超細直籠G效選粉機具性價比，為粉煤灰分級機推廣使用奠定了良好的基礎，粉煤灰分級機系統配置簡單，工藝布置靈活，選粉效率特高，節能效果顯著，是新形勢下水泥企業提高產品質量的新方法新途徑。自粉煤灰分級機推向市場后受到眾多建材企業的一致好評，用戶收到J大的經濟效益。
二、工作原理：
粉煤灰分級機工作時，可變速電機通過傳動裝置帶動主軸轉動，物料通過設在選粉室上部的進料口進入選粉內，再通過專用落料管落到選粉室下部的分級盤上，分級盤隨立軸轉動，物料在慣性離心力的作用下，向四周均勻撒出，分散的物料在外接循環風機產生的調整氣流作用下，物料中的粗重顆粒受到慣性離心力的作用被甩向選粉室內壁面，碰撞后失去動能沿壁面滑下落到粗粉錐中，其余物料被旋轉氣流吹起繼續上升，經過大風葉區時又有一部分粗顆料選出落入粗粉錐中。
被分級盤和大風葉兩次分選后的物料繼續上升進入JQ分級區：平面超細分級區。含塵氣流在旋轉的籠形轉子形成的強烈而穩定的平面超細作用下，使不符合成品要求的粗粉進一步被選出，因粗顆粒產生的慣性離心力要大于渦 流的向心吸力，粗顆粒被拋向周圍的立式導向葉片，撞擊后失去動能，落到粗粉錐中，經粗粉鎖風閥排出。符合要求的細粉穿過籠子進入其內部，隨循環風進入布置在選粉室四周的旋風分離器中，被收集形成細粉，經匯聚便成為成品。
|
