| 中Y鏈提升機料斗的改造與應用 |
| 2021/5/13 閱讀次數：[666] |
|
|
中Y鏈提升機料斗的改造與應用
一、問題
某公司5000t/d生產線生料粉磨采用輥壓機終粉磨技術，配套中Y鏈斗式提升機。自投入生產以來，在不到一個月的時間里，兩臺出V形選粉機的提升機料斗就開始出現裂紋現象，不足三個月的時間，另兩臺出輥壓機的提升機料斗也出現裂紋。此種情況嚴重影響輥壓機系統的穩定運行。
二、原因分析
(1)V形選粉機高度大，物料從皮帶秤入V形選粉機開始，到選出的粗粉進入提升機，落差高達15m；出輥壓機的物料落差也在5m左右。物料經過巨大的落差，獲得了很大的動能，沖擊提升機料斗，使料斗出現了裂紋。
(2)裂紋都發生在料斗背面加強筋處，并且在鏈條連接螺栓一側。落下的物料首先砸向料斗前面，在料斗背面螺栓處產生一個力矩。還有鏈條向上的牽引力和料斗自身的重力，以及筋板造成的應力集中，因此在螺栓連接處就形成了復雜的受力鉸點，造成此處開裂。
(3)料斗材質為16Mn。這種材質耐磨性好，但脆性大。料斗在接觸物料的一瞬間，主要受到動能的沖擊。在動能的不斷沖擊下，脆性大的16Mn鋼板料斗產生了裂紋。
(4)料斗寬1m，中間通過一道加強筋進行加固。這道加強筋的位置在料斗上平面偏下的位置。加強筋與料斗形成的有X封閉尺寸就小。這樣，在此封閉尺寸內的料斗的強度顯著比料斗外緣要高出許多倍。裂紋恰恰首先發生在筋板外緣部位。
三、解決措施及效果
由于物料的落差無法改變，只能從料斗材質和結構這兩方面加以改造。
(1)料斗材質由16Mn改為Q235。Q235不但韌性好，而且價G也比較低。
(2)由原來的一道加強筋改為三道加強筋；改變加強筋的位置，由料斗外緣偏下的位置，改在料斗的外緣，大大增強了料斗的整體強度。

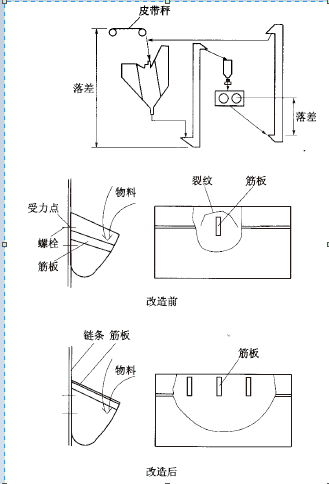

粉磨工藝流程及料斗加強筋改造前后的位置見圖1。
圖1 粉磨工藝流程及料斗加強筋位置
后來，四臺提升機的料斗全部更換為改造后結構，沒有再出現以前料斗裂紋的現象。 |
|
|
|
|
 |
|
